Draw.io - Diagramme und Whiteboard

Mit der Anwendung Draw.io können Diagramme und Whiteboards erstellt werden. Dieser Artikel zeigt, wie das Tool verwendet und in Nextcloud integriert werden kann.

Nutzungsmöglichkeiten

Draw.io kann in viele andere Anwendungen wie z.B. Nextcloud integriert werden. Die Anwendung kann direkt im Browser unter https://app.diagrams.net/aufgerufen werden. In Nextcloud kann die Anwendung einfach installiert werden. Für die Nutzung ist hier der öffentliche Server https://embed.diagrams.netvoreingestellt. Die Software kann aber auch selbst gehostet werden.

Draw.io in Nextcloud integrieren

Zur Installation loggst du dich mit einem Administrator-Account in deine Nextcloud ein, klickst auf das runde Icon oben rechts und dann auf “+Apps“.
In der Suche kannst du einfach “Draw.io“ eingeben und dann auf “Herunterladen und aktivieren“ klicken.

Um ein neues Diagramm oder Whiteboard zu erstellen, klicke auf “+ Neu“ in einer Nextcloud.

Draw.io - Whiteboard und Diagramme

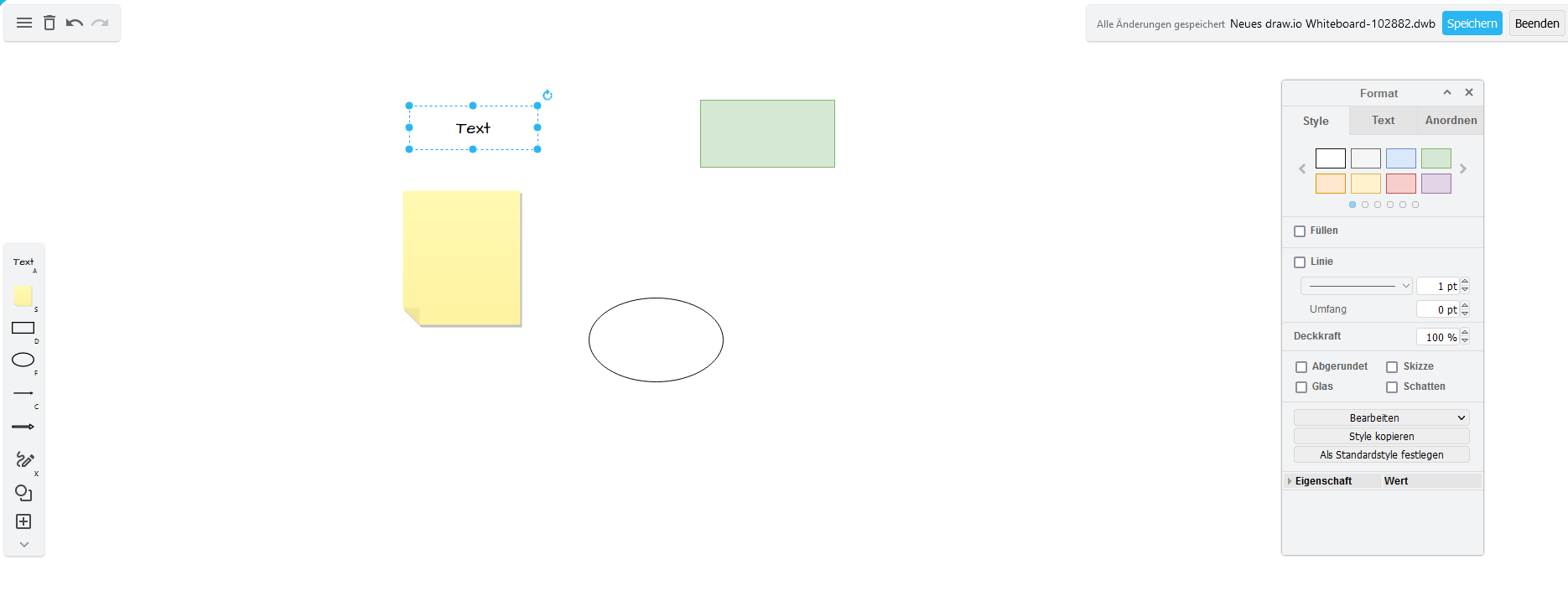

Das Whiteboard eignet sich gut, um Ideen zu sammeln oder verschiedene Themen übersichtlich darzustellen. Es können verschiedene Formen, Pfeile und Texte in beliebiger Größe und Farbe eingefügt werden.

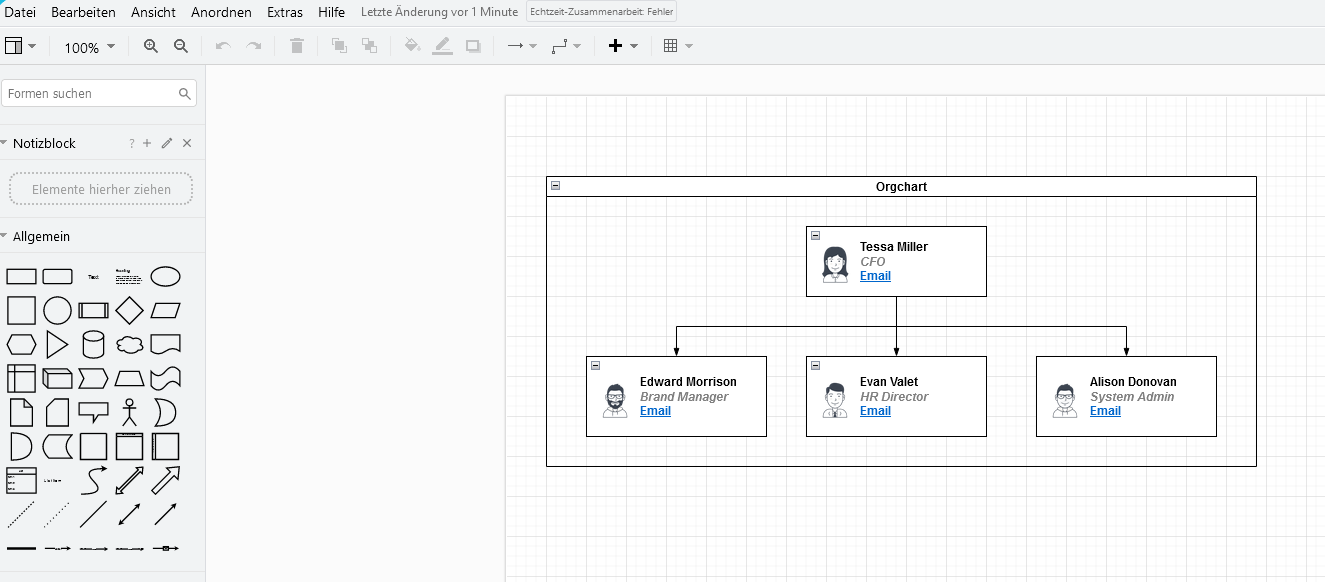

Es können Diagramme aller Art erstellt werden. Es gibt zahlreiche Vorschläge, die direkt eingefügt und dann bearbeitet werden können.

Export und Teilen

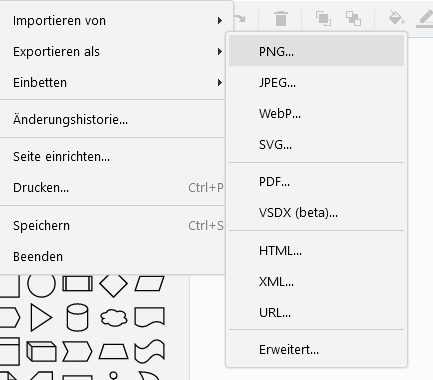

Sowohl das Whiteboard als auch die Diagramme können in fast alle Formate exportiert werden, wie z.B. png, webp, pdf, svg, etc.

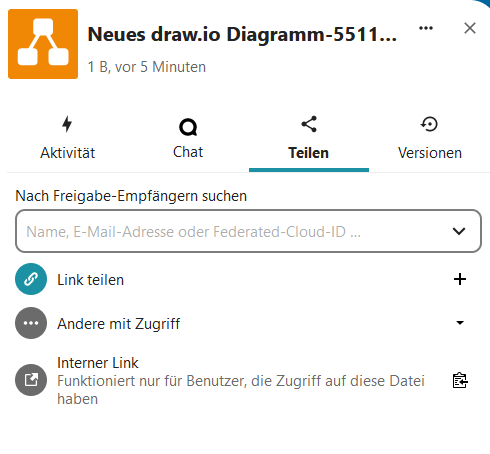

In Nextcloud kannst du die Draw.io Datei aber auch über die normale “Teilen-Funktion“ mit anderen Leuten teilen.

Zusammenfassung

Mit Draw.io kannst du Whiteboards und Diagramme direkt in deiner Nextcloud erstellen. Dank der vielfältigen Gestaltungs- und Exportmöglichkeiten hast du große Freiheiten bei der Umsetzung deiner Projekte.
